NeuralNetwork (4) Backpropagation2

6 minute read

Backpropagation

이번 Post 에서는 저번 Post에서 공부하였던 Backpropagation을 간단한 것 부터 많이 사용하는 것 까지 하나하나 구현해보며 실제로는 어떻게 Code를 작성해야 하는지 알아보자.

덧셈 노드의 역전파

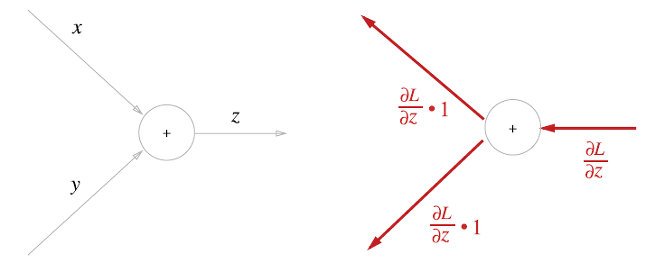

덧셈 노드의 역전파는 입력값을 그대로 흘려보낸다. 이를 보고 gradient distributor라고 한다.

$$z = x+y$$

$$\frac{\partial z}{\partial x} = 1$$

$$\frac{\partial z}{\partial y} = 1$$

위의 \(z = x + y\)계산은 전체 그래프의 중간 어딘가에 존재한다고 가정했기 때문에, 이 계산 그래프의 앞부분에서 부터 \(\frac{\partial L}{\partial z}\)가 전해졌다고 가정한다.
위의 그림은 아래와 같은 Code로서 간단히 구현될 수 있다.

1
2
3
4
5
6
7
8
9
10
11

class AddLayr:
    def __init__(self):
        pass

    def forward(self, x, y):
        out = x + y
    #dout은 알에서 전해지는 값 이다.
    def backward(self, dout):
        dx = dout * 1
        dy = dout * 1
        return dx, dy



곱셈 노드의 역전파

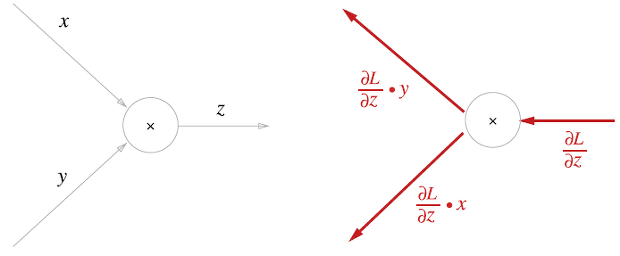

곱셈 노드의 역전파는 입력값의 위치를 서로 바꾼 다음 곱해서 흘려보낸다. 이를 보고 gradient switcher부른다.

$$z = xy$$

$$\frac{\partial z}{\partial x} = y$$

$$\frac{\partial z}{\partial y} = x$$

위의 \(z = x + y\)계산은 전체 그래프의 중간 어딘가에 존재한다고 가정했기 때문에, 이 계산 그래프의 앞부분에서 부터 \(\frac{\partial L}{\partial z}\)가 전해졌다고 가정한다.
위의 그림은 아래와 같은 Code로서 간단히 구현될 수 있다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

class MulLayer:
    def __init__(self):
        self.x = None
        self.y = None

    def forward(self,x,y):
        self.x = x
        self.y = y
        out = x * y
        return out

    def backward(self,dout):
        dx = dout * self.y
        dy = dout * self.x

        return dx,dy



간단한 신경망 구성

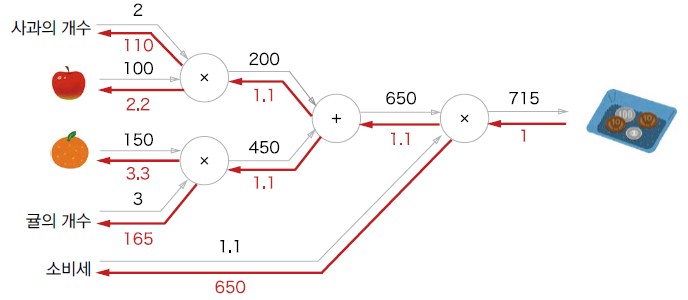

위와 같은 그림으로서 간단한 신경망이 구성되어있을때
AddLayer 와 MulLayer를 활용하여 구성하게 되면 아래와 같다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

apple = 100
apple_num = 2
orange = 150
orange_num = 3
tax = 1.1

# 계층들
mul_apple_layer = MulLayer()
mul_orange_layer = MulLayer()
add_apple_orange_layer = AddLayer()
mul_tax_layer = MulLayer()

# 순전파
apple_price = mul_apple_layer.forward(apple, apple_num)
orange_price = mul_orange_layer.forward(orange, orange_num)
all_price = add_apple_orange_layer.forward(apple_price, orange_price)
price = mul_tax_layer.forward(all_price, tax)

# 역전파
dprice = 1
dall_price, dtax = mul_tax_layer.backward(dprice)
dapple_price, dorange_price = add_apple_orange_layer.backward(dall_price)
dorange, dorange_num = mul_orange_layer.backward(dorange_price)
dapple, dapple_num = mul_apple_layer.backward(dapple_price)

print('%d' % price)
print("%d, %.1f, %.1f, %d, %d" % (dapple_num, dapple, dorange, dorange_num, dtax))

결과

715
110, 2.2, 3.3, 165, 650



Activation Function 계층 구현하기

Activation Function에 대한 사전지식은 아래 링크를 참조
Activation Function 자세한 내용 위의 내용에서는 Activation Function에 대한 개념과 식 그리고 미분 방법에 대하여 Post하였다.
이를 활용하여 Activation Function에 Forward 와 Backward를 실제 구현해보자.

ReLU
식: \(f(x) = max(0,x)\)
미분식:

  • x > 0 : 1
  • x < 0 : 0

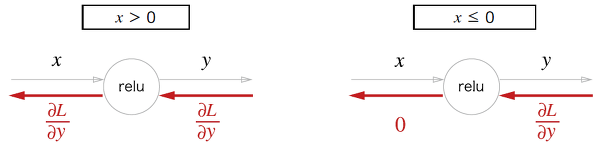

순전파 때의 입력인 x가 0보다 크면 역전파는 상류의 값을 그대로 전달하지만, 순전파 때 x가 0이하면 역전파 때는 하류로 신호를 보내지 않는다.

위의 그림은 아래와 같이 간단한 Code로서 구현 될 수 있다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

class Relu:
    def __init__(self):
        self.mask = None

    def forward(self, x):
        self.mask = (x <= 0)
        out = x.copy()
        out[self.mask] = 0

        return out

    def backward(self, dout):
        dout[self.mask] = 0
        dx = dout

        return dx

mask는 True/False로 구선된 Numpy배열로, 순전파의 입력인 x의 원소값이 0이하인 Index는 True, 그 외는 False로 유지한다.


Sigmoid
식: \(\sigma(x) = {1 \over 1+e^{-x}}\)
미분식: \(\sigma\prime(x) = \sigma(x)(1-\sigma(x))\)

Sigmoid의 경우 ReLu보다 식이 복잡하여 아래그림과 같이 Sigmoid계산 과정을 쭉 펼쳐서 생각해 보자.


1. / 과정

$$\frac{\partial y}{\partial x} = -\frac{1}{x^2} = -y^2$$

역전파 때 상류에서 흘러온 값에 제곱 후 - 를 곱하여 보낸다.

2. + 과정
+의 경우 위에서 증명하였듯이 그냥 흘려보낸다.

3. exp 과정

$$\frac{\partial y}{\partial x} = exp(x)$$

exp(x)는 미분하여도 값이 똑같다.
상류에서 흘러온 값에 exp(x)를 곱하여 흘려보내 준다.

4. x 과정
x 의 경우 위에서 증명하였듯이 입력값의 위치를 서로 바꾼 다음 곱해서 흘려 보낸다.

최종적인 식을 정리하면 아래와 같다.

$$\frac{\partial L}{\partial y} y^2 exp(-x)$$

$$= \frac{\partial L}{\partial y} \frac{1}{(1+exp(-x))^2} exp(-x)$$

$$= \frac{\partial L}{\partial y} \frac{1}{1+exp(-x)} \frac{exp(-x)}{1+exp(-x)}$$

$$= \frac{\partial L}{\partial y} y(1-y)$$

위의 식에서 알 수 있듯이 Sigmoid 계층의 역전파는 순전파의 출력(y)만으로 계산할 수 있다.

위의 그림은 아래와 같이 간단한 Code로서 구현 될 수 있다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

class Relu:
    def __init__(self):
        self.mask = None

    def forward(self, x):
        self.mask = (x <= 0)
        out = x.copy()
        out[self.mask] = 0

        return out

    def backward(self, dout):
        dout[self.mask] = 0
        dx = dout

        return dx



Affine 계층 구현하기

신경망의 순전파 때 수행하는 행렬의 곱은 기하학에서는 Affine Transformation 어파인 변환 이라고 한다.
Affine Transformation의 Backpropagation의 가장 중요하게 생각해야 하는 점은 행렬의 차원을 맞춰주는 작업이 필요하다는 것이다.
아래와 같은 그림의 Affine계층의 Backpropagation을 살펴보자.

위에서의 + 는 행렬이 아닌 일반적인 상황에서도 같으나 주목해야 하는 계산은 dot이다.
dot은 행렬을 곱하는 계산이므로 차원을 생각해야 한다.
Y = WX + B의 식에서 각각의 행렬은 다음과 같다.

  • Y: (1,3)
  • W: (2,3)
  • X: (1,2)
  • B: (1,3)

따라서 WX의 차원은 (1,2) x (2,3) 으로서 (1,3)이 되어 Y의 차원과 같은 것을 알 수 있다.
여기서의 주목해야 하는 점은 dot 연산의 BackPropagation이다.
기존의 x 연산의 backpropagation을 생각하면 입력값의 위치를 서로 바꾼 다음 곱해서 흘려 보낸다.
위와 같은 연산을 생각해서 차원을 계산해보면

$$\frac{\partial L}{\partial X}(1,2) = \frac{\partial L}{\partial Y}(1,3) W(2,3)$$

위와 같이 행렬의 차원이 맞지 않아서 연산을 할 수 없는 일이 발생하게 된다.
위와 같은 문제를 하기 위하여 W 행렬을 전치행렬로서 바꾸어서 계산하게 된다.

$$\frac{\partial L}{\partial X}(1,2) = \frac{\partial L}{\partial Y}(1,3) W^T(3,2)$$

따라서 Affine 연산에서는 dot연산에서 행렬을 전치하여 곱해줘야 한다는 것을 알 수 있다.


배치용 Affine 계층 구현하기

위의 Affine 계층과 달라진 것은 입력과 출력의 차원이 1차원에서 N차원으로 늘어난 것 밖에 없다. 이러한 배치용 Affine 계층은 아래와 같은 그림으로서 나타낼 수 있다.

위에서 설명한 Affine 계층과 달라진 것은 없지만 주의해야 하는 점은 Bias를 계산할 때이다.
Bias의 행렬은 그대로 (1,3)을 유지하게 된다.
이러한 Bias의 Backpropagation을 진행하게 되면 다음과 같다.

$$\frac{\partial L}{\partial B}(1,3) = \frac{\partial L}{\partial Y}(N,3)$$

위의 식을 보게 되면 Batch 용 Affine 계산시 Bias backpropagation을 진행하게 되면 행렬의 차원이 맞지 않는 것을 확인할 수 있다.
이러한 문제점은 np.sum(dY, axis=0)으로서 행렬의 차원을 (1, 3)으로서 N차원의 차원을 1차원으로 축소시키는 것을 통하여 해결하게 된다.
이러한 배치용 Affine 계층은 아래와 같은 코드로서 간단히 구현될 수 있다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

class Affine:
    def __init__(self, W, b):
        self.W = W
        self.b = b
        self.x = None
        self.dW = None
        self.db = None

    def forward(self, x):
        self.x = x
        out = np.dot(x, self.W) + self.b

        return out

    def backward(self, dout):
        dx = np.dot(dout, self.W.T)
        self.dW = np.dot(self.x.T, dout)
        self.db = np.sum(dout, axis=0)

        return dx



Softmax-with-Loss 계층

딥러닝에서는 학습과 추론 두 가지가 있다. 일반적으로 추론일 때는 Softmax 계층(layer)을 사용하지 않는다. Softmax 계층 앞의 Affine 계층의 출력을 점수(score)라고 하는데, 딥러닝의 추론에서는 답을 하나만 예측하는 경우에는 가장 높은 점수만 알면 되므로 Softmax 계층이 필요없다. 반면, 딥러닝을 학습할 때는 Softmax 계층이 필요하다.

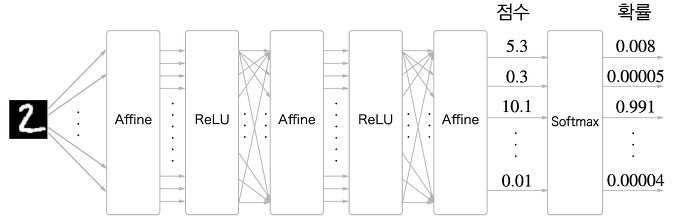

이러한 Softmax를 통하여 분류하는 Network는 아래와 같은 그림으로서 나타낼 수 있다.

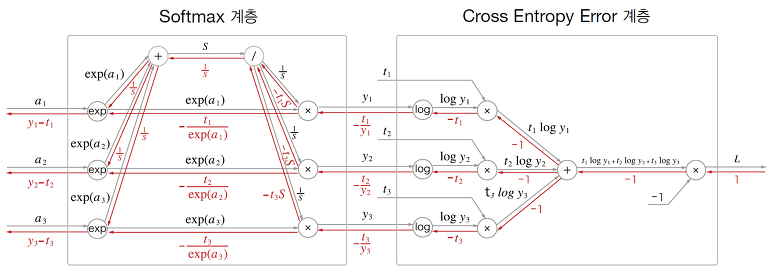

이러한 Softmax계층을 구현할때, 손실함수인 Cross Entropy를 포함하여 아래와 같이 Softmax-with_Loss 계층을 구현한다.

Softmax-with-Loss의 개념과 미분방법은 아래 링크를 참조하면 된다.
Softmax-with-Loss
위의 링크에서도 알 수 있듯이 정답 레이블이 (0,1,0)일 경우 예측값이 (0.3,0.2,0.5)를 출력하게 되면 Backpropagation으로서 (0.3,-0.8(0.2-1),0.5)를 전달하게 되어 Parameter의 Update를 빠르게 진행 할 수 있는 것을 알 수 있다.
이러한 Softmax-with-Loss의경우 아래와 같은 Code로서 간단히 구현 될 수 있다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

class SoftmaxWithLoss:
    def __init__(self):
        self.loss = None  # 손실
        self.y = None  # softmax의 출력
        self.t = None  # 정답 레이블(one-hot)

    def forward(self, x, t):
        self.t = t
        self.y = softmax(x)
        self.loss = cross_entropy_error(self.y, self.t)
        return self.loss

    def backward(self, dout=1):
        batch_size = self.shape[0]
        dx = (self.y - self.t) / batch_size

        return dx

참조:원본코드
참조: excelsior-cjh 블로그
참조: 밑바닥부터 시작하는 딥러닝
